2021年2月25日

音響電源為什麼要用變壓器降壓整流?為什麼不直接用交換式電源?

  交換式電源可縮小體積、AC/DC效率高、聲(噪)音底較差,線性(變壓器降壓整流)電源剛好與交換式電源的優缺點相反,變壓器降壓整流的聲(噪)音低集中在低頻聲音表現,交換式電源則集中在高頻聲音表現,交換式一般的切換頻率約落在100Khz,這樣對數位音源有影響,但對類比音源可能就相對好一些。

  用交換式電源的後級擴大器,後級放大會把噪音給他放大出來,音響玩家都喜歡厚實有份量的聲音感覺。大瓦數的變壓器與交換式這兩個比起來就天差地遠了。

  有樂迷實驗試聽,他說(線性電源)傳統變壓器 + 橋整 + 濾波電容的聲音比較好聽,而EI鐵芯的又比環形鐵芯的變壓器好聽。,真空管音響的輸出變壓器也都是用EI鐵芯會多層繞,初級和次級分層互錯開,再把所有初級、次級串接,以求低音聲好聽。

  而交換式電源剛設計出來的時候噪音底(頻率)低,技術沒那麼好會干擾音響,所以音響電源沒用交換式電源,容易有漣波噪音聲。另外,交換式電源所產生的電磁波, 很有可能會跳過電感、電容直接沿著電源線進入音響,而且還會有很多諧波,所以用變壓器最單純,只要處理60Hz雜音就好!

  兩種方式的電源感覺,一個是即推即用,一個是存滿溢出才用。現今音響使用交換式也不少,主要是成本問題!好的交換式電源:舉如英國Chord Electronics、美國JL Audio價格很昂貴,有人就是喜歡用交換式,而汽車音響的大功率輸出擴大器就是採用交換式。

  交換式電源與D類放大器發展方向一樣,往高頻率切換發展,噪音聲也會拉高離開音頻聲域影響會變小,而變壓器降壓式已經有達到xMhz等級了,理論上變壓器的對聲音表現會更好!

  在發電系統較落後地區,如印尼、越南、中南亞的國家,使用傳統變壓器方式有較大容忍性,某些工業控制系統,因環境關係在交換式電源前加裝隔離變壓器,以防誤動作發生。

  交換式不是不能用,但做到很好的很貴,成本比線性電源要來得貴,其實交換式電源的技術來做音響電源,他的效率很高近乎100%。

  如果您一定要有數位與類比誰比較好的答案?我告訴你所有的數位都是"假的",都是處理器依訊源來重建聲音給你聽只是你聽不出來,類比聲音才是真正存在的。電源的理論也是一樣的,你可以看世界上最有公信力的電子儀器廠TEKTRONIX的實驗室電源供應器是交換式電源,你看他的鏈波才多少dB?還有他的雜訊才多少dB?然後從網路找70'S年代同一家公司也是實驗室電源供應器,你比較他們的電源規格你就知道差異了?也就是說:交換式再怎樣處理過濾,他的雜訊、鏈波比起線性還是稍微大一些(同廠、同等級、不同年代電源相比較) 🙂

謝謝收看

2021年2月23日

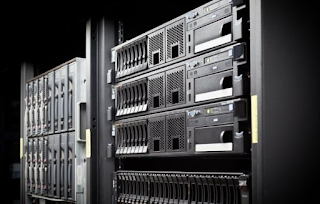

22400瓦備援12V機架式伺服器電源

 22400瓦備援12V機架式伺服器電源由十多個千瓦CRPS模組化電源組成,有微肯(鈦金牌CPR-1621-6M1)、ARTESYN、光寶LITEON電源組成。

▼22400W PSU SYSTEM



▼熱備援的電源模組一顆2800W



▼系統框架



▼系統框架可以安裝八顆電源單體



▼各電源單體後方透過電路板協調控制信號,12V輸出則由實心銅條負責



▼內部12V迴路也是用實心銅條走



▼電路板上有一組24PIN的12V輸出,途中經過一個125A的保險絲



▼實心銅條以紅黑兩色作為正負極標示



▼龐大的12V電流透過實心銅條輸出



▼電源單體,每顆可輸出12V 225A跟5VSB 3A,總功率2800W



▼兩顆雙層高風壓風扇作為電源模組散熱,旁邊是大電流專用交流輸入插座



▼二重反轉式雙層高轉速高風壓風扇,確保電源散熱能力,但噪音也是相當驚人



▼二重反轉風扇很吵尤其是一顆以上的時候

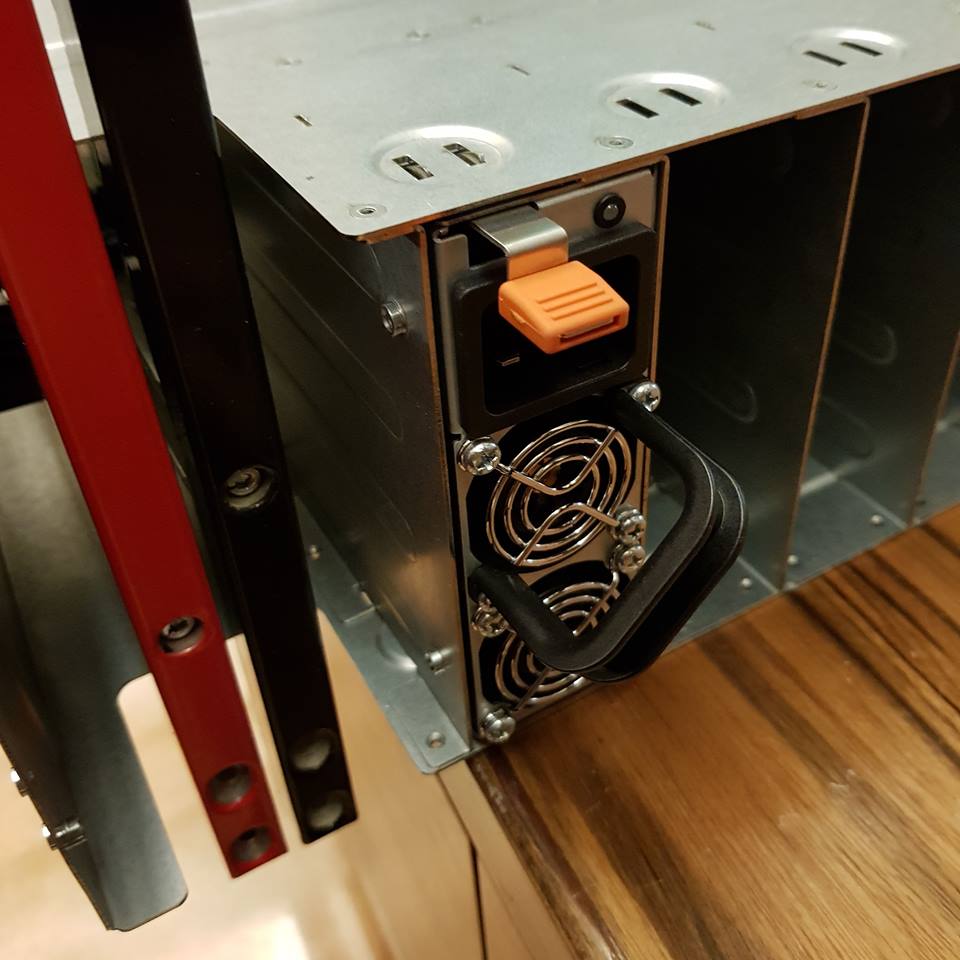

▼電源模組插入框體的樣子,框體可以裝8個電源模組,總輸出功率為12V 22400W



▼電源模組輸出插座,左邊較粗的是12V,右邊較細的針腳是控制信號與待命電源









▼肯微鈦金牌1600W CRPS 模組化備援電源 CPR-1621-6M1



▼與另外一種熱備援的750W電源模組大小比較



▼交流200-240V 18A輸入



▼ARTESYN也是伺服器跟工業常見的品牌



謝謝收看

2021年2月10日

I3-10100內顯UHD630和AMD R5 3400G的Vega11看4K電視哪個內顯較強?

Q:I3-10100內顯UHD630和AMD R5 3400G的Vega11看4K電視哪個內顯較強?

A:單以3D效能無疑是Vega11比較好,單純看影片、文書兩顆都沒差。硬解的話UHD630會較夠力,一般SDR、HDR影片都能支援8K。如果HDR影片做HEVC 10bit硬解兩顆都沒差,在Youtube 4K VP9.2(HDR)影片上Vega11只支援30fps,而UHD630能硬解到60fps。

  網路流傳AMD對VP9 BT.2020影片硬解處理有部分是靠OpenCL,UHD630也是一樣,這段傳說是錯的。現在已經沒有人做OpenCL混合硬解了,原因是太耗電了,至少對筆電來說是一定的,而且內顯做OpenCL混合硬解,在工作管理員去看GPU 3D的使用率會居高不下,就是GPU正賣力渲染4K@60fps影片,內顯做4K渲染壓力已經很大了,根本沒餘力去做OpenCL混合硬解。

  接4K電視,要注意的是主機板輸出有沒有HDMI 2.0,有些主機板僅有支援HDMI 1.4而已,還有記憶體要雙通道,如果是單通道DDR4-2400,內顯效能會被記憶體卡住。

Q:中低階主機板很少有支援到HDMI 2.0,較常見的是DisplayPort,那麼用DisplayPort是否可以避開上述HDMI 2.0的問題?

A:電視機通常都不給你DisplayPort,帶DisplayPort接口的"電視"就像日本進口的壓縮機一樣,非常稀少。可以試試看用DisplayPort to HDMI轉接線,不過DisplayPort to HDMI線材幾乎都是轉HDMI 1.4,要找找看有沒有HDMI 2.0轉接的,還有電視聲音問題,一般被動式喇叭沒辦法將音訊連接到HDMI上,也就是HDMI線插上電視會沒聲音,要另外拉音頻訊號線,要找主動式(多媒體)喇叭的才會有聲音接過去,不過主動式喇叭要外接電源,也有可能直接吃USB上的5V。

  看4K電視用的主機板應該選ITX主板吧?但是AMD平台ITX主板都不支援R5 3400G處理器了!而I3-10100的內顯UHD630本身沒原生HDMI 2.0不用考慮了!Intel十代之前的內顯都沒HDMI 2.0!Intel十一代處理器快生出來了,十一代的內顯就有HDMI 2.0!

  R5 3400G其實也不用考慮,這樣的價格買得下去嗎?AMD的內顯要從Ryzen 4000系列買起,它的內顯效能和Ryzen 2000、3000系列相比真的強太多了!

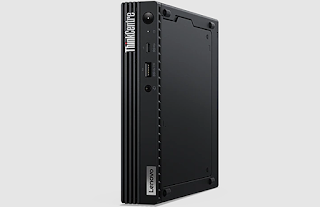

  目前Ryzen 4000系列大概只有ThinkCentre M75q Gen2,AMD處理器Ryzen 3 PRO 4350GE,價格1萬出頭,但是放桌面時待機噪音大。【ThinkCentre M75q Gen2】

Q:請問原價屋賣的【整機】DeskMini X300 + R3 4350G + 威剛 8G + SX8200PRO 512G M.2,他的是否支援HDMI 2.0?

A:有支援HDMI 2.0,AMD處理器從2200G就開始有支援HDMI 2.0 4K@60fps。另外,ASRock A520M-ITX/ac主機板有支源HDMI 2.1,價位也很好。但是處理器如果配置R5 3400G、R3 3200G,可能不好用。

最後看4K電視主機菜單:

AMD R5 4650G【6核/12緒】3.7G(↑4.3G)/65W/7nm/Vega7。

華擎 A520M ITX/ac(mini-ITX/1H1P/Realtek LAN/ac+BT/註四年)。

十銓 T-Force Vulcan Z 火神散熱片系列 32GB(16G*2)DDR4-3200/CL16。

遇到AMD R5 4650G要整機組裝買,不單賣處理器,改菜單如下:

Intel i5-10400【6核/12緒】2.9GHz(↑4.3G)/12M/UHD630/65W。

華擎 H410M-ITX/ac(mini-ITX/1H1P/I網+ac/註四年)。

T-Force Vulcan Z 火神散熱片系列 32GB(16G*2)DDR4-3200/CL16。

謝謝收看

2021年2月8日

AMD APU處理器R5 3400G Vega 11內顯會比R7 4750G Vega 8的效能強嗎?

  Q:AMD APU處理器R5 3400G Vega 11內顯會比R7 4750G Vega 8的效能強嗎?AMD APU處理器R7 4750G價格貴很多,為何內顯用次一級的Vega 8,價位便宜一點的R5 3400G卻是用比較好的Vega 11內顯?


  A:ZEN 2 APU處理器的內顯效能,比舊三代APU內顯要好,內部的Vega是經改良過的版本,雖然Renoir(雷諾瓦)核心完整僅用上Vega 8,與3400G在效能相比較反而較強,平台條件一樣相比較4750G是3400G顯示效能1.1倍,因為AMD沒在內顯名稱上做什麼更動或後綴,使得很多人都會以為比較差的疑問。

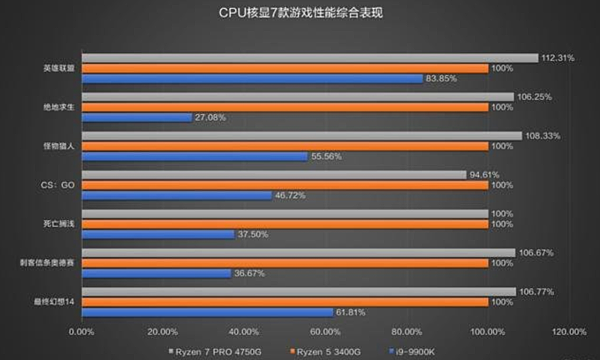

  那麼R5 3400G Vega 11與intel i5內顯UHD630比較哪個顯示效能強?i9-9900K用的內顯不就是UHD630,由內顯效能對比圖看出,3400G Vega 11會比i5內顯強!

謝謝收看

請問HDMI 2.0可以跑4K@60fps嗎?

  Q:請問HDMI 2.0可以跑4K 60fps嗎?主要是色彩模式不能破壞壓縮,最好是RGB全範圍,顯示模式不選擇YUV444、YUV422、YUV420,只用RGB 8-bit情況下可以跑到3840X2160@60fps嗎?另外"液晶電視"無法跑RGB模式嗎?一般"液晶螢幕"為何都能改動態範圍呢?就是0~255、16~235這兩參數,搞得有點混亂,PC上不都是0~255,只有家用遊戲機和播放器是16~235,還是說這選項只為了YUV模式存在?因為YUV一律都是16~235。聽說目前藍光原盤影片都是YUV420,那麼顯卡改YUV444或YUV422反而會降低畫質嗎?好像只有來源端PlayStation、Xbox Series X盒或PC顯卡需要改,螢幕、電視後面端子都沒這些設定?

手頭上有的線材是,林帝ANTHRA DP1.4和CROMO鉻系列極細型HDMI 2.0的公對公連接線,單看規格認證兩者都能跑到3840X2160@60Fps、8-bit、RGB模式、0~255嗎?另外10-bit和12-bit功能是什麼?影片檔沒有10-bit和12-bit開了有意義嗎?

  A:HDMI 2.0物理特性是跑6Gbps,簡單來說,6Gbps除以10 = 600Mhz,影像訊號經過8-bit或10-bit轉換所以要除10,4K@60Hz(=3840X2160@60fps)若沒開色彩深度(Deep Color),基本上需要的像素(Pixel)頻率是594Mhz,因為RGB共三個通道(Channel)所以像素(Pixel)頻率若跑444Hz(YUV444),HDMI 2.0是可以跑4K@60Hz顯示畫質,但在444Hz(YUV444)之下無法開啟色彩深度,像素格式必需是YUV422或是YUV420。

  建議您這樣使用:顯示模式開444Hz(像素格式YUV444)、4K@60fps、播放HDR影片時開啟播放器軟體模擬廣色域功能,至於遊戲方面你就跑SDR將就用。電視是否能用RGB的訊號?要看電視機型有超高畫質的都可以。

謝謝收看

2021年2月3日

二手音響查價網頁(「音響足跡」實用的樂迷共享網站)

音響足跡【點我去音響足跡】

http://audio.misway.com/

「音響足跡」網站可找到各年份音響規格與它的歷史行情,也可以把自已看到的價格輸入進去給其他樂迷參考。

網頁怎麼用?

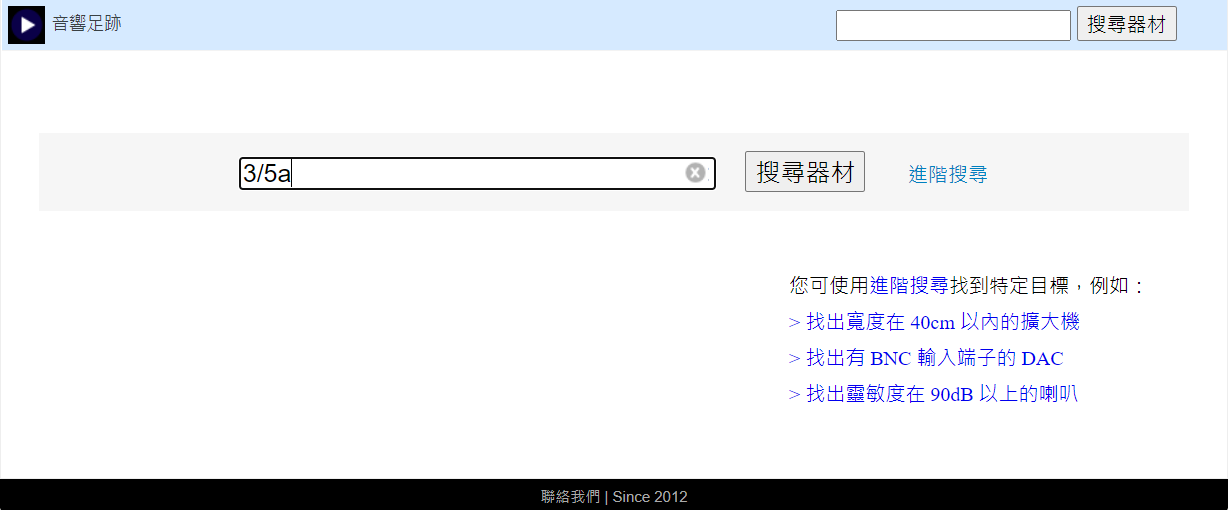

▼先輸入型號,例如想買ROGERS LS3/5A 15Ω版喇叭,也就是型號LS 3/5A,就打3/5a這樣即可查。



▼出現相關一系列3/5A型號。



▼列出的是3/5A原來初期英國BBC版規格,後面時期有許多向LS3/5A致敬產品。

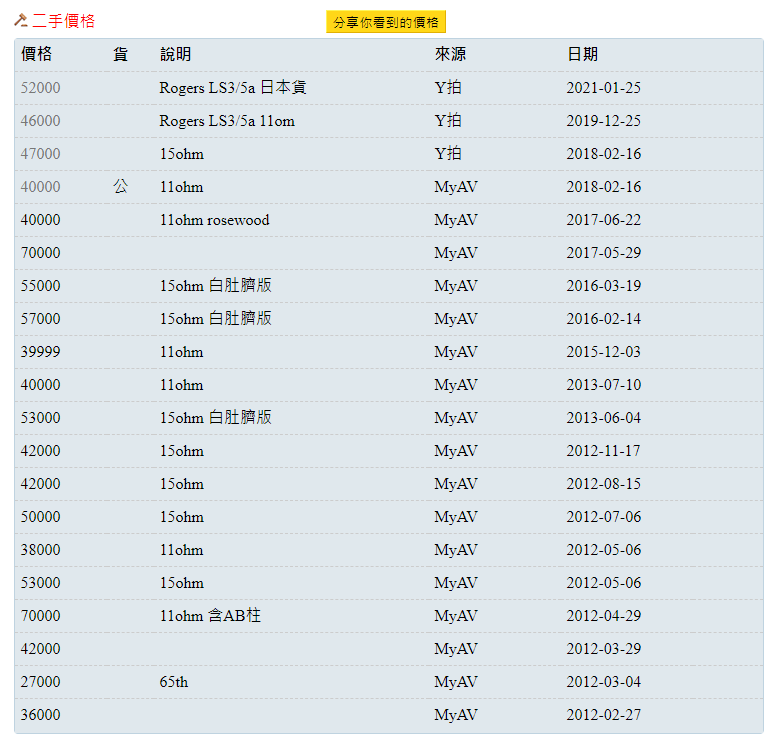

▼型號的價格、規格及製造日期,可分享自已看到的價格及來源,分享其他樂迷同好參考。



▼進階搜尋,可以把你想要找的條件分得更細,用來相當方便。



謝謝收看

上網如何避免電腦中毒?

   台灣一半的人在用電腦,電腦中毒的狀況很多,中小企業電腦一年平均要中毒86次,要花630萬元維修防護。工作上離不開電腦,收電郵、找資料,開即時通訊,樣樣少不了,這樣可能讓電腦曝露在中毒風險裏,有時朋友傳來網址、一封信,打開就中毒了,要花幾千元、幾萬元維修防護。

   家庭在百台電腦中有38台曾感染電腦病毒。電腦病毒網址來源,百分之34.2出自美國,百分之30.1出自中國大陸,病毒程式中百分之30是中國寫的,危險總是包裝在甜美有趣的外表下,像是在非法網站下載音樂和影片,瀏覽不明的情色網站,開啟不明的網址和信件。這些行為,都很容易讓自己的電腦中毒。防毒軟體的更新是在新病毒出現之後,想要電腦不中毒,千萬不要隨便下載、瀏覽、開啟不明網址和電子郵件。

避免電腦中毒的基本守則:

1.來路不明的「郵件附檔」不要點開,這是最重要的,特別是英文或簡體字郵件。

2. 不熟悉的外文網站不要亂點,特別是英文或簡體字網站。

3. 盡量不要BT下載,因為下載的都是來路不明檔案。

4. Windows 10更新要自動讓系統跑,更新是為了防止中毒,擔心電腦不穩定不更新,反而容易中毒。

5. 如果是Windows 7建議升級Windows 10以免中勒索病毒。

  簡單說,就是檔案不要亂下載,網頁也不要亂點,都要看清楚在點開,再來就是系統要更新。

  最好的防毒是備份,電腦中毒不可怕,硬碟故障也不可怕,最害怕的是重要檔案不見了。最簡單的備份方法,買顆行動硬碟,純手工檔案複製→貼上的備份,這樣最簡單。

謝謝收看

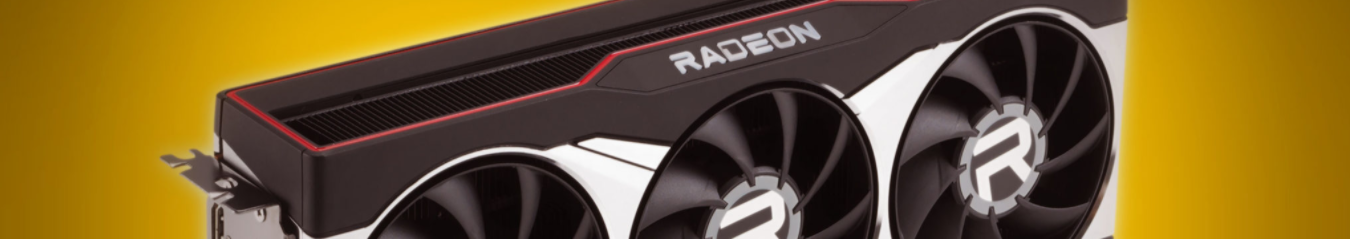

AMD承諾在2021年Q1發行更多RX 6900、6800公版卡

  AMD總監受外媒採訪說,AMD第一季會提供更多RX 6000系列公版,也說AMD會繼續後援板卡廠出卡。

  去年AMD高層說過2021年初停產RX 6000系列公版,因此它很快會在市場上消失,同時板卡廠聯繫媒體表明AMD已停產。在AMD說放棄公版,AMD之後又反悔,並決定無限制製造公版。當初這些公版被認為只發行一批,這是原廠發行公版慣例,以後直接向板卡廠提供晶片。但是這次情況特殊因為顯卡上漲了,官網賣的公版成為消費者買顯卡的唯一方法。但在所說的商店中看到這些卡的機會幾乎為零。

謝謝收看

2021年2月2日

家庭常用單位換算表(Convertworld單位轉換工具)

   測量單位是人類最早的工具,歷史記載公元前3~4千年的埃及和印度河谷等地已使用,Convertworld世上最多人用的單位轉換工具之一,您可以輕鬆地找出一公斤多少磅?歐元多少美元?紙張尺寸?鞋子尺寸?面積?體積?溫度?幾乎任何測量單位。

Convertworld免費線上單位換算【點我去換算網頁】

家庭常用單位換算表【點我去換算網頁】

商業、營造單位換算表【點我去換算網頁】

國家度量衡標準實驗室-單位換算【點我去換算網頁】

  國家度量衡標準實驗室的單位換算是工業上測試設備用途,包含有質量、長度、面積、體積、時間、壓力、力、功率、角度、速度、旋轉速度、線密度、黏度、動黏度、無效功、視在功、放射性活度、曝露(x及r射線)、吸收劑量、等效劑量、資訊量、流量。

謝謝收看

今年過年仍上班薪水怎麼算?春節連假只有這4天才有雙倍薪

  下圖桃紅色為國定假日、深藍色為休息日、淺藍色為例假日。

  今年過年仍要上班薪水怎麼算呢?農曆春節即將到來,今年有7天連假,上班族、打工朋友因應公司業務需求要出勤,在這段過年期間上班的薪資如何計算?為你說明。

  今年農曆春節7天假中,有國定假日、例假日、休假日,有小年夜(2月10日)提早放假一天,照政府行事曆上班的人,2月加班說明。

1. 2月10日 小年夜彈性放假

據人事行政總處說,未來農曆春節從小年夜就開始,因此2月10日(三)小年夜這天和年後2月20日(六)進行調移,除了休完年假後的週六要補班,2月10日這天屬於休息日。當雇主要求你在小年夜當天上班,需額外給付你每小時不等的加班費。

2. 2月11日、2月12日 除夕、初一 國定假日放假

如果是在除夕、初一這兩天出勤工作,因為是國定假日,依照勞基法雇主應加倍發放工資。

3. 2月13日、2月14日 初二、初三 例休假日放假

農曆初二、初三,因逢行事曆上的週六休息日、週日例假日的出勤模式。因此按規定,初二上班,雇主只需要給付休息日加班費即可;但初三當天是例假日,原則說是不能要求員工上班,除非是「天災、事變或突發事件」才能合法加班。

4. 2月15日、2月16日 初四、初五 國定假日放假

因為上述提到的初二、初三是休假日與例假日,照勞基法第23條之1規定,擇日補假,因此初四和初五的放假就屬於國定假日,原則上雇主要給你雙倍薪資。

謝謝收看

AMD三代EPYC處理器代號Milan系列完整規格表

  這是要價台幣十多萬元伺服器用途(Zen3)處理器,雖然普通人也是買不到,不過還是可以看看目前中、美超級電腦效能競賽的配備。

7xx3代表第三代EPYC。

第二位數字代表有幾核心,對照表如圖。

第三位數字代表定位,1代表入門級,4、6代表效能級,F代表單核強化級。

最後一位的P代表只支援一個處理器(用在單路處理器主機板)。



完整規格如圖,反正就是目前i皇完全到不了的效能就對了!





三代EPYC處理器Milan系列,預計在2021年3月上市給美國政府許可的境內企業、境外親美友邦買的。

謝謝收看

電子零件現貨好像都在大陸?

   台灣哪裡買的到Shindengen電晶體MA2450和2SK1573?電子零件現貨好像都在大陸?

Shindengen MA2450是照片中黑色方形有七隻腳的零件。是新电元(Shindengen)已停產的開關控制器Power IC。



 Shindengen 2SK1573下面照片中四個一樣黑方形、一頭有鎖螺絲三隻腳的零件。是新电元製造的N通道MOSFET電晶體,有瑞薩、日立等電子製造。



  台灣買電子零件有點困難了!大陸是全亞洲現貨集散地,都被限制在大陸了?没人要控制普通零件。因為電子產業鏈和最大消費市場都在大陸,不存在有誰在控制,現貨都是用錢堆出來的🙂

  大陸的深圳是目前電子零件最大商場,大陸實際也有很多賣「山寨假貨」,所以除非你是資深電子工程師或是你對深圳很熟悉、有熟人,不然很容易買到「山寨假貨」,在深圳的真貨也不少,就要看你自己是否能辨別?(網購的話就要小心),還有另外購買途徑,就是去「國際性電子零件網購賣場」像是MOUSER(貿澤電子)或Digikey這些知名網購,這些賣場絕對是賣真貨。

  你還需要知道怎麼找「電子零件替代品」稱呼?舉例常見小訊號電晶體,源頭是日本NEC的2SC945,在MOUSER(貿澤電子)你是找不到這2SC945電晶體?如果你修理一台老機器,拆下一顆2SC945,你照著原來的電晶體編號去找是買不到的?如果你知道這顆電晶體2SC945原廠NEC己經停產,但已授權給其他公司製造用KSC945的編號上市,你會發現這顆「替代品」電晶體滿地都是,連我們台灣在地的電料行也都有 (台灣電料行會寫2SC945),在MOUSER(貿澤電子)也能輕易買到。你還需要知道怎麼找「電子零件替代品」稱呼(電子巷仔內)?你才能知道電子零件另一個(替代編號)稱呼?有沒有改編號等🙂

所有的電子產品都是消耗品,壞了就只能丟掉買新的🙂

謝謝收看

DisplayPort2.0顯示螢幕在2021年底出現

   多虧了HDMI2.1標準,我們的新款顯卡,能以更高刷新率支援超高解析度的下一代螢幕,儘管HDMI2.1在2017年1月發布,但螢幕發展卻很緩慢,僅在今年CES 2021顯示器製造商,才開始展示HDMI 2.1新螢幕。例如近日華碩發布三款4K HDMI2.1螢幕,它的刷新率為144Hz,但預估要到今年第一季甚至第二季才會推出。

  顯示連接器一端,DisplayPort(DP)與HDMI2.0b不同,受益於Display Stream Compression(DSC)技術,它使得4K@60Hz(以上)的遊戲成為可能。DSC技術,壓縮超高解析度影像,沒明顯影像品質的損失。但這不是理想的遊戲體驗,因為遊戲玩家和內容創作者情願擁有完整的未壓縮的體驗。

  DisplayPort2.0(DP2.0)顯示器,原本預估在2020年底推上市,可惜並沒有。在向The Verge(科技新聞媒體)的簡短聲明裏,顯示連接器標準組織已確定該標準延遲了。

  支援DisplayPort2.0的螢幕目前還在研發,但沒向消費大眾發布,DisplayPort2.0現正是採用新系統晶片運作,該晶片在2021年晚些時候會出現在顯示產品中。

  據說DP2.0顯示連接制定的標準會延遲,原因是疫情大流行才會延遲,現在這似乎是每家公司慣用的藉口,還不清楚AMD RDNA3新顯卡和NVIDIA下一代Lovelace架構顯卡,DisplayPort 2.0顯示連接器是否會在新顯卡上支援,目前NVIDIA RTX 30系列卡、AMD RX 6000系列卡和Thunderbolt 4筆電都無法支援DP2.0最高頻寬,這樣我們需要未來的新顯卡,但就像超高解析度螢幕一樣,現在目前沒有。

HDMI2.1和DisplayPort2.0分辨率



HDMI2.1和DisplayPort2.0分辨率



謝謝收看

最好的Website Planet圖像壓縮工具 - PNG、JPEG圖像格式壓縮工具網頁
