機殼上的小3pin插頭可以直接插在主機板上4pin插座，插座可插3pin或4pin是通用的，1針負12V、2針正12V、3針偵測轉速、4針PWM調風扇轉速，也有防呆。
小3pin插頭直接插上4pin插座只是不會做溫度控制沒影響。插進去後bios風扇那邊要改DC模式，進bios後找風扇選項把CPU風扇以外的改成DC模式。其實用3pin的也可以電壓控速，是精準率較低。bios裡風扇設定選項auto。
什麼是4PIN PWM風扇?
最新主板都是插4PIN風扇和插座，PWM風扇(PWM，Pulse Width Modulation，脈波寬度調變風扇，4pin風扇)，主板透過第4PIN接腳傳送轉速控制信號去控制風扇轉速，風扇轉速範圍也會大且順暢。
底下照片就是 4pin PWM 風扇的圖片，當然各家產品在尺寸跟造型上存在不少差異，當作參考看即可。
4pin風扇接腳定義：
黑色：GND
紅色： +12V
黃色： 轉速 RPM偵測接腳
藍色： PWM控制接腳
接腳圖示：
圖左是3pin風扇內PCB板電路圖示，圖右是4pin風扇的。
4pin風扇內PCB板電路圖示
PWM風扇的轉速控制就不像VC風扇般是調整輸入電壓，PWM風扇的電源是恆定12V輸入，靠的是第 4pin 做為轉速控制。

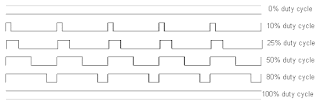

PWM工作原理如底下圖示，PWM是用佔空比不同的方波，來模擬「類比輸出」的一種方式。簡化就是電腦只有輸出0和1，那想輸出0.5怎麼辦呢？於是輸出0、1、0、1、0、1、0、1….，平均之後效果就是0.5了。
謝謝收看
